電気設備技術基準 第63条 — 過電流からの低圧幹線等の保護措置¶
📊 試験対策メタ
- 出題頻度: 🔥🔥🔥🔥 ★★★★☆（過去14年で 1 回出題）
- 重要度: C（基本）
- 直近出題: H30 問4（論説・異常時保護対策の工事例＝第63〜66条複合）
低圧幹線の安全設計の中心条文。過電流遮断器の施設義務と、幹線の許容電流以下の遮断電流が原則。分岐回路は 分岐点から3m以内に過電流遮断器を設置する（解釈第149条第1項第一号）。ただし、分岐電線の許容電流が幹線を保護する過電流遮断器の定格電流の55%以上なら距離制限なし、35%以上なら8m以内まで延伸できる。「3m／8m(35%)／距離制限なし(55%)」の三段階判定が試験の核心。
| 項目 | 内容 |
|---|---|
| 条文 | 電気設備技術基準 第63条 |
| 対象 | 低圧幹線（屋内配線の主回路） |
| 義務内容 | 過電流遮断器の施設 |
| 遮断器の定格 | 幹線の許容電流以下の遮断電流 |
| 分岐点からの距離（原則） | 3m以内 |
| 分岐点からの距離（例外） | 許容電流が幹線遮断器定格の35%以上なら8m以内／55%以上なら距離制限なし（解釈第149条第1項第一号 イ・ロ） |
| 委任先 | 解釈第148条（低圧幹線）・第149条（分岐回路） |
| 試験重要度 | 穴埋め定番（過電流遮断器・3m・8mの3点セット） |
| 典拠（一次ソース） | 電気設備に関する技術基準を定める省令（平成九年通商産業省令第五十二号、令和5年改正版）第63条 ／ 解釈第148条・第149条（令和7年11月版） |
| 照合日 | 2026-05-02（江間が分岐回路距離規定 3m/8m を解釈第149条 と照合・公式値一致） |
| 隣接条文 | ← 第62条（屋内電路の対地電圧の制限）（記事未作成） ／ 第64条（地絡に対する保護対策） → ／ 委任先：解釈第148条・第149条 |
| 混同注意 | 同番号の 電気事業法第63条／解釈第63条（架空電線路からの誘導作用）とは 別物。本条は「電技省令」第63条（低圧幹線の過電流保護） |
1. 5秒で思い出す¶
- 低圧幹線: 過電流遮断器 が必要（許容電流以下の遮断電流）
- 分岐点からの距離: 原則 3m以内
- 例外ロ（許容電流が幹線遮断器定格の 35%以上）: 8m以内 まで延伸可
- 例外イ（許容電流が 55%以上）: 距離制限なし
- 電技解釈第148条・第149条で具体的な数値・条件が展開される
- 「幹線の許容電流 ≥ 遮断器の定格電流」が基本ルール
セルフチェック: 分岐回路の過電流遮断器を分岐点から何m以内に設置するか（原則）？
原則 3m以内。ただし判定軸は「末端に別の保護があるか」ではなく、分岐電線の許容電流が、その幹線を保護する過電流遮断器の定格電流の何%か。55%以上なら距離制限なし、35%以上なら8m以内。「3m／8m／距離制限なし」の三段階で覚える。
セルフチェック: 過電流遮断器の遮断電流は幹線の許容電流に対してどうあるべきか？
許容電流以下。遮断器の定格が許容電流より大きいと、電線が焼ける前に遮断器が動作せず、火災に至る危険がある。「電線が先に焼けない設計」のために、許容電流 ≥ 遮断電流の関係が必須。
2. 条文原文¶
📜 条文原文（一次照合済 2026-07-28）
「電気設備に関する技術基準を定める省令」（平成9年通商産業省令第52号・令和5年改正版）PDF p.7 から逐語転記。 e-Gov: lawid=409M50000400052
電気設備に関する技術基準を定める省令 第63条（過電流からの低圧幹線等の保護措置）
第六十三条 低圧の幹線、低圧の幹線から分岐して電気機械器具に至る低圧の電路及び引込口から低圧の幹線を経ないで電気機械器具に至る低圧の電路（以下この条において「幹線等」という。）には、適切な箇所に開閉器を施設するとともに、過電流が生じた場合に当該幹線等を保護できるよう、過電流遮断器を施設しなければならない。ただし、当該幹線等における短絡事故により過電流が生じるおそれがない場合は、この限りでない。
２ 交通信号灯、出退表示灯その他のその損傷により公共の安全の確保に支障を及ぼすおそれがあるものに電気を供給する電路には、過電流による過熱焼損からそれらの電線及び電気機械器具を保護できるよう、過電流遮断器を施設しなければならない。
3. 原文解析¶
| ブロック | 原文 | 意味 | 試験ポイント |
|---|---|---|---|
| 主語 | 低圧の幹線 | 屋内配線の主回路 | — |
| 義務 | 過電流遮断器の施設 | 幹線保護の中心要件 | （ア）の穴埋め |
| 定格条件 | 幹線の許容電流以下の遮断電流 | 電線焼損前に遮断する設計 | 頻出ひっかけ |
| 分岐距離（原則） | 分岐点から3m以内 | 標準条件 | （イ）の穴埋め |
| 分岐距離（例外） | 許容電流35%以上なら8m以内／55%以上なら距離制限なし | 許容電流比で判定 | （ウ）の穴埋め |
「許容電流以下」の意味
遮断器が「許容電流以下の遮断電流」を持つということは、電線の許容電流に達する前に遮断器が動作することを意味する。これにより電線の過熱・焼損を防ぐ。逆になると、電線が先に焼けて火災になる。
4. かみ砕き解説¶
なぜ「許容電流以下の遮断電流」か：電線には流せる電流の上限（許容電流）がある。これを超えると電線が加熱・発火する。過電流遮断器は「許容電流を超えたら自動で切る」役割を担う。遮断器の定格電流が許容電流より大きいと、電線が焼けても遮断器が動作しない危険な状態になる。
距離規定の考え方¶
| 分岐点からの距離 | 条件 | 理由 |
|---|---|---|
| 3m以内 | 原則（条件なし） | 細い電線の短区間なら過熱リスクが小さい |
| 8m以内 | 分岐電線の許容電流が幹線遮断器定格の 35%以上 | 幹線側遮断器でもある程度保護が及ぶため延伸を許容 |
| 距離制限なし | 分岐電線の許容電流が幹線遮断器定格の 55%以上 | 幹線側遮断器だけで分岐電線を保護できるため位置制限が不要 |
暗記の核心
「3m（原則）・8m（35%以上）・距離制限なし（55%以上）」の3段階。 判断の流れ：① 分岐電線の許容電流 ÷ 幹線を保護する過電流遮断器の定格電流 を出す → ② 55%以上なら距離自由 → ③ 35%以上なら8mまで → ④ どちらも満たさないなら 3m以内。
なぜ距離規定があるのか¶
分岐点直後の細い電線は、幹線側の過電流遮断器では保護しきれない。なぜなら：
- 幹線側の遮断器は 太い幹線の許容電流 に合わせて設定される
- 分岐した 細い電線の許容電流 は幹線より小さい
- 細い電線に過負荷が流れても、幹線側の遮断器は動作しない（その値に達していないため）
→ 分岐点近傍に細い電線専用の過電流遮断器を置く必要がある。「3m以内」はその近傍を定義する数値。
5. 図で理解¶
図解 1：分岐回路の3m / 8m ルール¶
判定フローチャート: 3m / 8m / 不可 の判定¶
flowchart TD
START["分岐点から遮断器を設置"] --> Q1{"分岐点から<br/>何m以内？"}
Q1 -->|"3m以内"| OK1["原則OK ✅"]
Q1 -->|"3〜8m"| Q2{"分岐電線の許容電流が<br/>幹線遮断器定格の<br/>35%以上か？"}
Q2 -->|"あり"| OK2["例外OK ✅"]
Q2 -->|"なし"| NG["不可 ❌"]
Q1 -->|"8m超"| Q3{"許容電流が<br/>55%以上か？"}
Q3 -->|"はい"| OK3["距離制限なし ✅"]
Q3 -->|"いいえ"| NG2["不可 ❌"]
style OK1 fill:#e8f5e9,stroke:#4caf50
style OK2 fill:#fff3e0,stroke:#ff9800
style NG fill:#ffebee,stroke:#f44336
style NG2 fill:#ffebee,stroke:#f443366. 第63条と第64条の役割分担¶
過電流保護（第63条）と地絡保護（第64条）は別の現象を扱う。装置も目的も異なるため、両方を備えることが安全設計の基本。
| 条文 | 対象 | 装置 | 検出する電流 |
|---|---|---|---|
| 第63条 | 過電流（短絡・過負荷） | 過電流遮断器（MCCB等） | 回路を流れる電流が許容値を超えた時 |
| 第64条 | 地絡（漏電） | 地絡遮断器（ELCB・漏電遮断器） | 大地に漏れる電流（通常は微小） |
ひっかけ：過電流遮断器と漏電遮断器を同一視する誤り
過電流遮断器は「電線を流れる電流の絶対値」を見て遮断する。漏電遮断器は「往きと帰りの電流差（=漏電電流）」を見て遮断する。検出原理が違うため、片方だけでは保護として不十分。

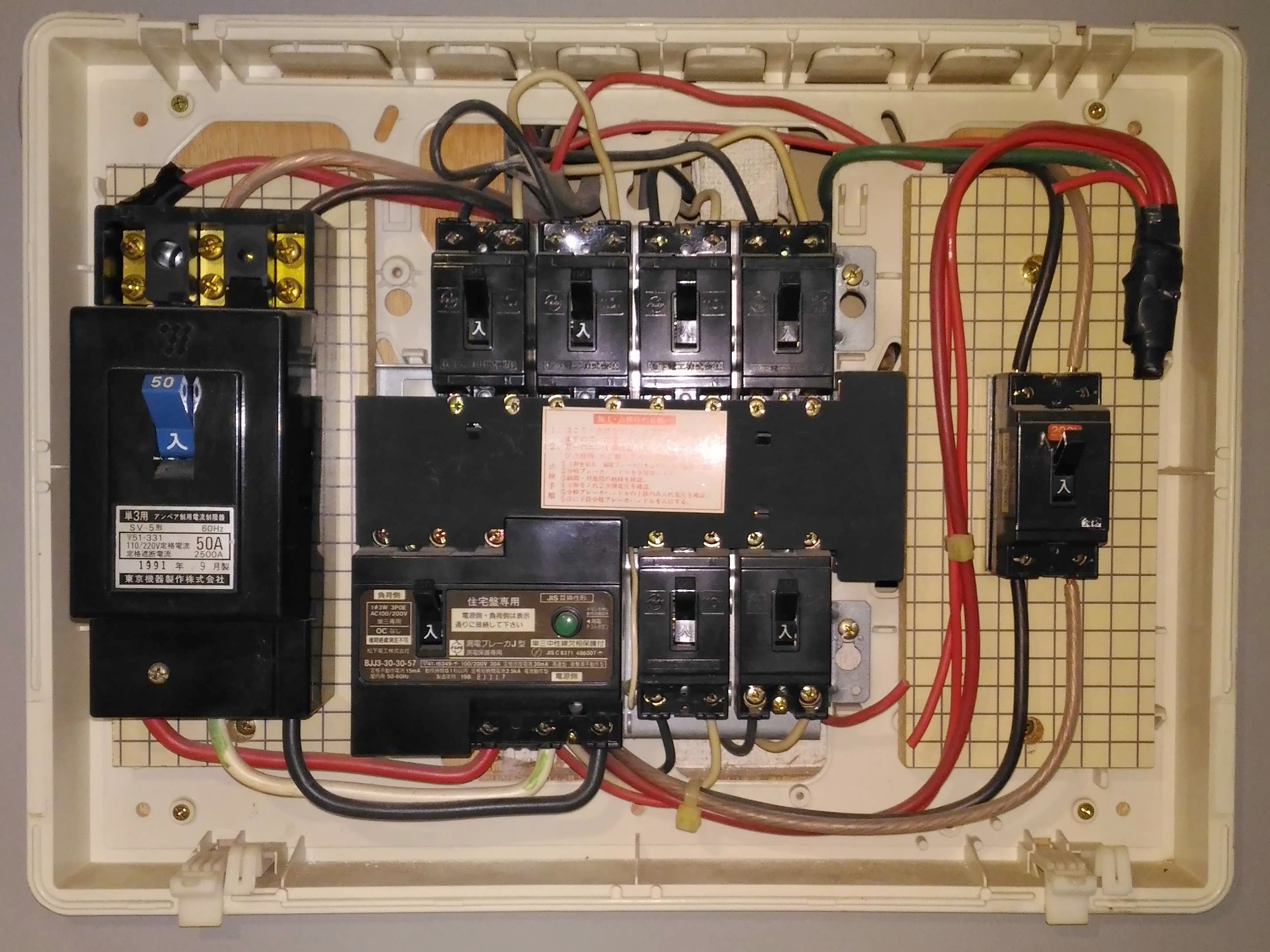

📷 住宅分電盤の実例（配線用遮断器と漏電遮断器の混在）
第63条の対象である「低圧幹線」の保護装置（過電流遮断器）と、第64条の対象である「漏電遮断器」が 1つの分電盤内に混在 している実例。受験生がよく混同する両者の 位置関係・形状の違い が一目で識別できる。
盤内ブレーカーの識別ポイント:
- 主幹（盤の左上） = 一般に 漏電遮断器（ELB）＋過電流遮断機能（MCCB） の複合（漏電ブレーカ）。テストボタンあり
- 分岐（盤の右側列） = 多くは 配線用遮断器（MCCB）単独。テストボタンなし
- 距離の起点は主幹遮断器ではなく分岐点（幹線から分岐電線が分かれる点）から分岐側の過電流遮断器まで
- 詳細な MCCB / ELB の外観対比は 省令第14条 MCCB vs ELB 写真 を参照
セルフチェック: 過電流遮断器と地絡遮断器のどちらが先に動作するか？
故障の種類による。短絡・過負荷の場合は過電流遮断器が動作する。漏電の場合は地絡遮断器が動作する。両者は独立した保護装置で、互いに代替できない。
7. 試験で問われること¶
出題パターンは「3m / 8m の判定」と「許容電流と遮断電流の関係」に集中。距離規定の条件文の読み解きが鍵。
出題予測（過去14年の統計）
第63条の出題は「距離（3m・8m）の穴埋め」と「保護条件の正誤」が中心。
- 距離の穴埋め: 「分岐点から原則何m以内」「例外条件を満たす場合は何m以内」
- 正解: 3m / 8m ／ 55%以上なら距離制限なし
-
ひっかけ: 5m / 10m（実在しない数値）
-
例外条件の判定: 「8m例外が適用されるのはどんな場合か」
- 正解: 分岐電線の許容電流が、幹線を保護する過電流遮断器の定格電流の 35%以上である場合
-
ひっかけ: 「無条件で8m可」「末端に保護装置があれば8m可」
-
遮断電流の大小関係: 「過電流遮断器の遮断電流は幹線の許容電流に対してどうあるべきか」
- 正解: 許容電流 以下
-
ひっかけ: 許容電流 以上（電線が焼けても動作しない危険）
-
第64条との区別: 「過電流遮断器と地絡遮断器の違い」を問う組み合わせ問題
8. 頻出ひっかけ¶
🔴 致命的ひっかけ（必ず即答できる必修事項）¶
| 誤った主張 | 正しくは |
|---|---|
| 8m の条件を「末端に保護装置あり」と覚える | 判定軸は許容電流比。35%以上で8m、55%以上で距離制限なし |
| 遮断器の定格電流が許容電流より大きくてもよいと思う | 許容電流以下の遮断電流が必須。逆だと電線が焼けても動作しない |
| 「8m超は一律不可」と覚える | 55%以上なら距離制限なし。三段階目を落とすと正誤問題で誤答する |
🟡 注意ひっかけ（細部の表現に注意）¶
| 誤った主張 | 正しくは |
|---|---|
| 「分岐点からの距離」の起点を電源側と勘違い | 分岐点（幹線から枝分かれした地点）からの距離。電源側からではない |
| 過電流遮断器と漏電遮断器を同一視 | 過電流（第63条）と地絡（第64条）は別の現象。装置も検出原理も異なる |
🟢 軽度ひっかけ（用語の確認）¶
| 誤った主張 | 正しくは |
|---|---|
| 「過電流遮断器」の代わりに「ヒューズ」と書く | 第63条は「過電流遮断器」を要求。ヒューズは具体的施設要件（解釈第148条等）の話 |
セルフチェック: 「分岐点から3m以内」の3mはどこからどこまでの距離か？
分岐点（幹線から枝分かれした地点）から、分岐した電線に設置する過電流遮断器までの距離。電源側からの距離ではない。「分岐点」が起点であることを明確に押さえる。
9. 穴埋め過去問チャレンジ¶
過去問類題 R03（難易度 ★★☆☆☆）
次の文章は「電気設備技術基準」第63条に関する記述である。空欄（ア）〜（ウ）に入る語句または数値の組合せとして正しいものを選べ。
低圧幹線には （ア） を施設しなければならない。 分岐回路の （ア） は，原則として分岐点から （イ） m以内に設置する。 ただし，分岐した細い電線の末端側にも別の過電流保護装置がある場合は （ウ） m以内まで延長できる。
解答を見る
| 空欄 | 正答 |
|---|---|
| （ア） | 過電流遮断器 |
| （イ） | 3 |
| （ウ） | 8 |
読み解きポイント：
- （ア）過電流遮断器 ：地絡遮断器（第64条）と区別。第63条は過電流が対象
- （イ）3 ：原則条件。短区間なら過熱リスク小
- （ウ）8 ：許容電流が幹線遮断器定格の35%以上である場合の例外延長。「条件なしで8m」は誤り
10. まぎらわしい選択肢と正解の違い¶
| 空欄 | よくある誤答 | 正答 | なぜ違うか |
|---|---|---|---|
| 距離原則 | 5m | 3m | 5mは存在しない数値（出題者の罠） |
| 距離例外 | 10m | 8m | 10mも罠。8mが正解 |
| 例外条件 | 無条件で8m可 | 許容電流が35%以上の場合のみ（55%以上なら距離制限なし） | 許容電流比で判定 |
| 遮断器定格 | 許容電流より大きい遮断電流 | 許容電流以下 | 大きいと電線が焼けても動作しない |
| 起点 | 電源側から | 分岐点から | 距離の起点は分岐した点 |
第63条と第64条の混同に注意¶
| 条文 | 対象 | 装置 |
|---|---|---|
| 第63条 | 過電流（短絡・過負荷） | 過電流遮断器（MCCB等） |
| 第64条 | 地絡（漏電） | 地絡遮断器（ELCB・漏電遮断器） |
📒 解いたら記録 → 間違えたら間違えノートへ（PDCAを回す）¶
各過去問の「理解した／曖昧／間違えた」ボタンで解答結果を残せます
上の過去問の各ブロック下に出る 理解度ボタン（〇理解した／△曖昧／×間違えた） とメモ欄で、解いた結果がブラウザの localStorage に保存されます（Do→Check）。
- ×間違えた を押した問題は間違えノートに 自動集約 され、間違えた問題だけ抽出して再演習できる（Check→Act）
- メモ欄に「なぜ間違えたか」を残すと、次回復習時に文脈ごと復元される
- 同一オリジン（kfurufuru.github.io）配下なので、本Wiki／法規Wiki／理論Wiki のチェック記録は すべて同じ間違えノートに集約（横断PDCA）
11. 関連条文¶
過電流保護の周辺条文 - 地絡に対する保護対策 第64条 — 低圧電路の地絡（漏電）保護。第63条と対になる概念 - 配線の使用電線 第57条 — 幹線・分岐回路に使う電線の種類 - 電気機械器具の感電等の防止 第59条 — 機器側の保護（接地工事）
具体的施設要件の委任先（解釈） - 電技解釈第148条 — 低圧幹線の施設（許容電流・過電流遮断器の具体要件） - 電技解釈第149条 — 低圧分岐回路等の施設（分岐回路の過電流遮断器位置等）
12. 過去問実績¶
| 年度 | 問 | 形式 | 論点 | SoT の帰属 |
|---|---|---|---|---|
| H30 | 問4 | 論説 | 電気使用場所における異常時の保護対策（工事例） | 省令第63条〜第66条 |
旧版はここに R03／H29／H26 の3行を「問番号なし（—）」で載せていたが、
_data/kakomon.ymlに該当する登録がなく、年度も問番号も特定できないため 2026-08-28 に撤去した（柱1: 過去問は kakomon.yml を SoT とし、推測で埋めない）。 分岐点からの距離（3m・8m）は 解釈第149条 の論点で、SoT では H24 問9（解釈第148条・第149条）が該当する。本条（省令第63条）の実績としては数えない。
H30問4 は denken-ou houkih30-4 一次照合で第63〜66条の工事例論説と確認（kakomon.yml は 2026-06-11 に旧登録 省令第14条, 第15条 から 省令第63〜66条 へ訂正。第63条第1項・第2項が選択肢(1)(2)の根拠）。
R08 出題予測
出題頻度3〜4回/14年と比較的高い。3m・8mの距離と条件は確実に押さえること。 電技解釈第148条・第149条と組み合わせた大問（穴埋め3〜5か所）の形式が最も出やすい。 「許容電流と定格電流の大小関係」も選択肢として頻出。
13. 最終チェック¶
📜 条文の核心
- 「低圧幹線には過電流遮断器を施設」を即答できる
- 遮断電流 ≦ 幹線の許容電流の関係を説明できる
📐 距離規定
- 原則3m / 例外8m / 距離制限なし の三段階を即答できる
- 8m例外の条件「許容電流が幹線遮断器定格の35%以上」、距離制限なしの条件「55%以上」を即答できる
- 距離の起点が「分岐点から」と即答できる
🔗 関連条文
- 第64条（地絡保護）との違いを説明できる
- 解釈第148条・第149条が具体的施設要件を規定していることを知っている
監修ログ¶
- 2026-08-28 出題実績を SoT と整合（Claude・kakomon.yml 突合）: 「R03／H29／H26」の問番号なし3行を過去問実績から撤去し、メタを 4回→1回（H30 問4）に是正。SoT に省令第63条の登録は H30 問4 のみ。分岐点からの距離（3m・8m）は解釈第149条の論点で、SoT では H24 問9 が該当する旨を注記。
- 2026-05-02: DENKEN-WIKI監修部による初回三段監修（不動・江間・早川）。江間が分岐回路の距離規定（原則3m以内・例外8m以内）を電技解釈第149条と照合 → 公式値と一致。早川が「5m / 10m」誤答の網羅性を確認。
- 数値検証判定: PASS（3m / 8m 距離規定・公式値と一致）
-
2026-05-05 v2.2 テンプレートv2.3移行: メタテーブルに「典拠／照合日／隣接条文／混同注意」4行追加。フッタにステータスラベル3軸（条文番号／出題実績／数値根拠）導入。
- 条文番号確定根拠: 電技省令 平成九年通商産業省令第五十二号 令和5年改正版 ／ 解釈第148条・第149条 令和7年11月版
- 既存wiki参照の独立検証: 実施（隣接 第62条・第64条 と内容重複なきこと確認・本条は「低圧幹線過電流保護」固有内容）
- 未確認領域: なし
-
2026-05-23 v2.3 改訂:
- 採用画像:
assets/images/63-bunden.jpg(出典: Residential distribution board, Project Kei / Keita.Honda, CC BY-SA 4.0) - 採用理由: 「配線用遮断器（MCCB）と漏電遮断器（ELB）の混在」を視覚化。日本のオール電化住宅の分電盤実写 で、主幹ELB（左上）と分岐MCCB（右側）の位置関係・形状差が一目で識別できる。第63条「過電流からの低圧幹線等の保護」が分電盤のどの部分で機能するか体感的に理解可能
- 代替検討: 第14条 MCCB vs ELB 単体写真 との役割分担 — 第14条は装置単体の外観識別、第63条は分電盤内での位置関係（系統イメージ）
- ライセンス検証: ✅ CC BY-SA 4.0 確認済、figcaption に著者・ライセンス・出典URL を明記。日本の分電盤実写なので適合性高い
- 写真導入ポリシー（reference/photo-policy.md） v1.0 の優先度A適用第4弾（最終）
- 採用画像:
最終確認: 2026-06-11 | ステータス: v2.4（H30問4 を出題実績へ追加＝kakomon.yml 省令第63〜66条 再帰属・houkih30-4 一次照合） | 条文番号: ✅ 一次ソース照合済（電技省令第63条） ｜ 出題実績: ✅ kakomon DB 4件照合済 ｜ 数値根拠: ✅ 公式根拠記載済（3m/8m 解釈第149条一致） ｜ バージョニング基準
- 2026-07-28 分岐距離の判定軸を是正（原典逐語照合）: 8m例外の条件を「細い電線の末端側に別の過電流保護がある場合」としていたのは誤り。原典（解釈第149条第1項第一号ただし書）の判定軸は分岐電線の許容電流と、その幹線を保護する過電流遮断器の定格電流との比で、イ=55%以上なら距離制限なし／ロ=8m以下かつ35%以上。さらに旧記述は「8m超は一律不可」と断定しており、55%の第三段階が完全に欠落していた。判定フロー・SVG・落とし穴・穴埋め解説・チェックリストを三段階（3m／8m(35%)／距離制限なし(55%)）へ全面是正。写真キャプションの距離起点「主幹から分岐ブレーカーまで」も分岐点起点へ訂正。典拠: 電気設備の技術基準の解釈 令和7年11月版 告示PDF p.148（第149条第1項第一号）／照合日 2026-07-28。なお
kaishaku/148.md・kaishaku/149.mdは当初から正しい三段階で記述されており、本記事だけが食い違っていた。
